ワイヤソー工法
ダイヤモンドワイヤーソーとは
ダイヤモンドワイヤーソーによるコンクリート構造物の切断は、 従来のブレードソウによる回転切断と異なり、切断対象物にダイヤモンドワイヤー環状に巻き付け高速移動させて切断する方法で、特に大型の鉄筋コンクリート構造物の切断解体に威力を発揮します。
ＤＳ－１０Ｒ型ダイヤモンドワイヤーソーは油圧駆動式なので、騒音、振動が無く、切断には切削水を使用するため、粉じん公害の心配がありません。
ダイヤモンドワイヤーソー工法の特長
①切断対象物の大きさに制約が無く大型鉄筋コンクリート構造物の切断、解体が可能です。
②縦・横・斜めなど自由に切断ができます。
③切断スピードが早いので、工期の短縮になります。
④振動・騒音・粉じんがなく公害の心配がありません。
⑤遠隔操作ができ、水中切断及び狭い場所での切断もできます。

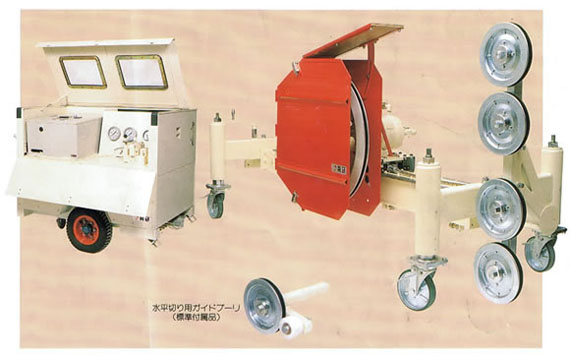

《油圧ダイヤモンドワイヤーソー》
特長（左）
①油圧回路は油圧モーターと連動したトルクコンバータ方式のため主プーリーの起動トルクが大きくワイヤーの起動がスムーズ
②オイルクーラーの冷却水を排水口より切削水が取出せる分岐ブロックを設置
③オイルの吐出流量の調整はレバーにより簡単操作
④操作のしやすい監視用窓付
特長（右）
①主プーリーの回転起動トルクは68kgf-mと、このクラス最大
②主プーリーは旋回ハンドルにより±180°どのような角度にも固定
③主プーリーはアルミ合金製なので急激な起動・停止も瞬時に行え安全
④主プーリーの移動用ベースはカムフォロアにより本体レールを精度よく移動しますので振動がなくスムーズ
⑤大径キャラクターを採用していますので作業現場の移動もスピーデイー
>> ワイヤーソー工法 仕様
ワイヤーソー工法
JR仙石線換気塔工事
RC地下壁、スラブの切断
1ブロックコンクリートの重量：300㎏
クレーン作業不適の撤去フォークリフトによる引き出し、運搬切削水の処理
土のう、養生シートによる施工
立ち入り禁止区域の施設
パワーシート、防護スタンド
田沢湖線新在直通工事
既設新幹線の防音壁切断工
1ブロックコンクリートの重量：1～1,5トン
営業線近接工事
（東北新幹線盛岡地区）
JR長町横取り基地撤去工事
RCコンクリート橋脚橋桁の切断
機種：DS-10R（油圧式ダイヤモンド ワイヤーソー）
1ブロックコンクリートの重量
基礎：5トン 橋脚：10トン
営業線近接工事
（東北新幹線、東北本線）
切断完了後の一括撤去（クレーン費の安価）
大断面切断（1回の切断数量）1,2×7ｍ（8,4㎡）
尻内橋撤去工事、橋桁：橋脚
移動型作業鋼台使用
門構：ガーダー使用
機種：DS-10R（油圧式ダイヤモンド ワイヤーソー）
愛宕橋架替工事、橋脚切断
RCコンクリート橋脚の切断
機種：DS-10R（油圧式ダイヤモンド ワイヤーソー）
1ブロックコンクリートの重量 基礎：10トン 躯体：25トン
遠隔コンクリート切断 切断物までの距離：30ｍ
使用ワイヤー長さ：100メートル
大断面切断（1回の切断数量）2,5×10ｍ（25㎡）
環境保全、無公害切断、パワーシートによる完全覆い。無公害、無振動
